종별접지 폐지와 계통접지 TN·TT·IT (KEC 140·141·203)

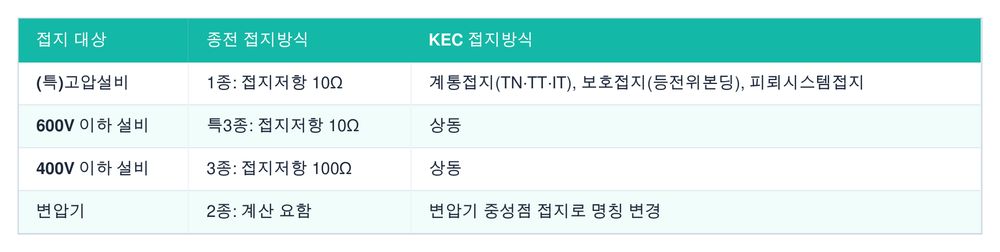

KEC는 접지 대상에 따라 일괄로 적용하던 종별접지(제1종·제2종·제3종·특별3종)를 폐지했다. 종전에는 (특)고압 1종 10Ω, 400V 이하 3종 100Ω처럼 접지저항 값이 종별로 고정돼 있었다. KEC 140은 이를 국제표준의 접지설계 방식으로 바꿔, 현장 조건에 맞춰 계통접지·보호접지·피뢰시스템접지로 목적별 구분한다. ■ 목적별 접지 구분과 시설 종류 계통접지는 전력계통의 이상현상에 대비해 변압기 중성점 등 계통의 한 점을 대지에 접속하는 것이다. 보호접지는 감전보호를 위해 기기의 한 점 이상을 접지하는 것이고, 피뢰시스템접지는 뇌격전류를 안전하게 대지로 방류하기 위한 것이다. 시설 종류로는 단독접지, 공통접지, 통합접지가 있다. 공통접지는 (특)고압과 저압 접지계통을 등전위 형성을 위해 공통으로 접지하는 방식이고, 통합접지는 계통접지·통신접지·피뢰접지의 접지극을 통합하는 방식이다.

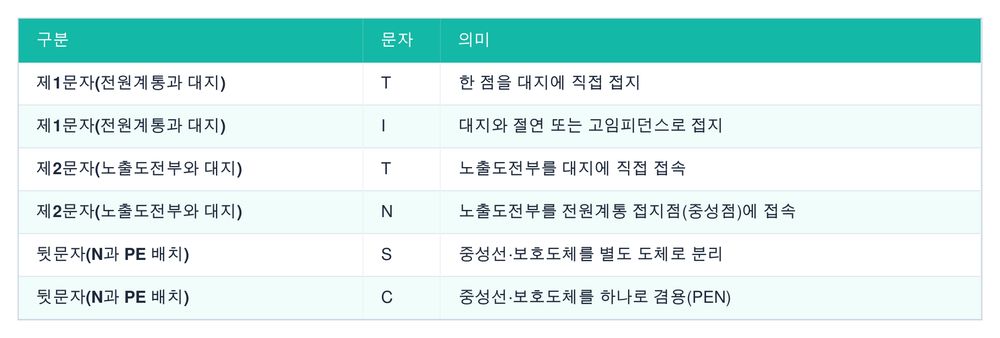

■ 계통접지 문자 표기의 정의 KEC 203은 저압 계통을 보호도체와 중성선의 접속 방식에 따라 TN·TT·IT로 분류하고, 문자로 표기한다. 첫째 문자는 전원계통과 대지의 관계로, T는 한 점을 대지에 직접 접지, I는 절연 또는 고임피던스 접지를 뜻한다. 둘째 문자는 노출도전부와 대지의 관계로, T는 노출도전부를 대지에 직접 접속, N은 전원계통의 접지점(중성점)에 직접 접속을 뜻한다. 뒤에 붙는 문자는 중성선과 보호도체의 배치로, S는 분리(별도 도체), C는 겸용(PEN 도체)을 의미한다.

■ 세 계통의 특성 TN 계통은 전원 한 점을 직접 접지하고 노출도전부를 보호도체(PE)로 그 점에 접속하며, 지락고장을 과전류차단기로 보호한다. 중성선·보호도체 관계에 따라 TN-S(전체 분리), TN-C(전체 겸용), TN-C-S(일부 겸용)로 나뉜다. TT 계통은 노출도전부를 전원 접지극과 독립된 접지극에 접속하고 지락을 누전차단기로 보호한다. IT 계통은 전원측을 절연 또는 임피던스 접지하여 1점 지락 시에도 계통을 유지할 수 있다. ─ 근거: KEC 140(접지시스템), 141(구분·종류), 203(계통접지)
